電接點壓力表工作原理

今天介紹電接點壓力表工作原理。在了解工作原理前，首先弄清楚它的組成：電接點壓力表由測量系統，指示系統，磁輔助電接點裝置，殼體，調節裝置和接線盒（插頭插座）組成。 通用電接觸壓力表用于測量對銅和銅合金無腐蝕性的氣體和液體介質的正負壓力。 不銹鋼電接觸壓力表用于測量不腐蝕不銹鋼的氣體和液體介質的正負壓力。當壓力達到預定值時，發出信號，接通控制電路，達到自動控制報警的目的。

電接點壓力表的指針和設定銷分別裝有接點。使用時，首先將上下設置銷調整到所需的壓力點。 當壓力變化時，當指示壓力指針到達上限或下限設定銷時，指針上的觸點與上限或下限設定銷上的觸點接觸，并且開關信號通過 電路實現自動控制或報警的目的。

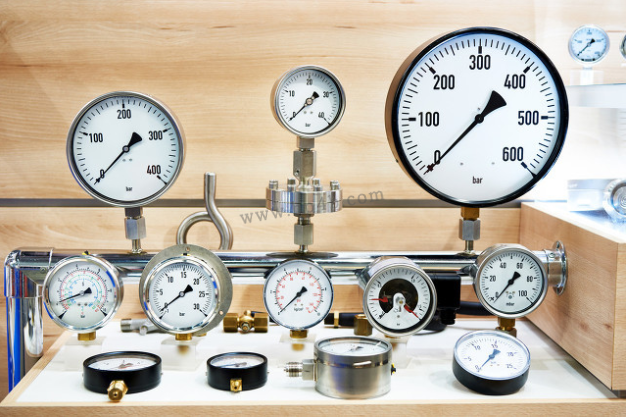

各種型號的壓力表

電接觸壓力表基于測量系統中彈簧管在被測介質的壓力下，迫使彈簧管的端部產生相應的彈性變形和位移，同時 通過拉桿通過齒輪傳動機構進行傳動和預放大，測量值在刻度盤上通過固定齒輪上的指示（與觸點一起顯示）顯示。 同時，當它與設定指針的觸點（上限或下限）接觸（斷開或接通）時，可以斷開或連接控制系統中的電路，以實現自動控制和傳輸。 發出警報的目的。 以控制壓縮機馬達為例：氣體存儲和填充壓力達到下限時將自動開始，達到上限時將自動停止。 控制過程如下：當壓力達到下限（或較低且打開時）時，電觸點壓力表的可動觸點（電源的公共端）連接到 下限觸點，繼電器J1起作用并自鎖， 常開觸點閉合，驅動J3，電動機通電運行。 當壓力達到上限時，活動觸點與上限觸點連接，繼電器J2起作用，其常閉觸點斷開，切斷J1的電源，其常開點斷開， 釋放J3，然后電動機停止。 這樣往復運動，達到自動控制的目的。

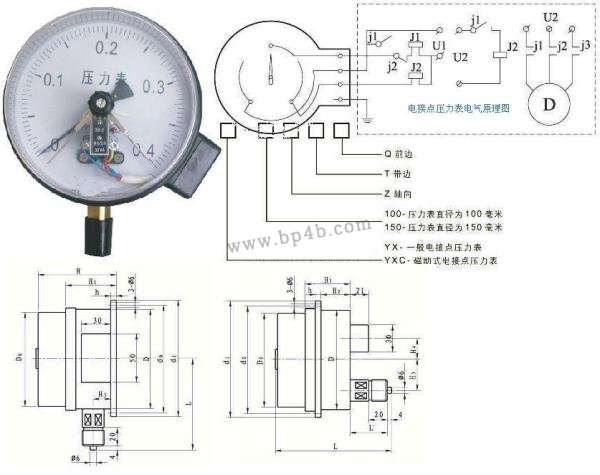

電接點壓力表工作原理電路圖

目前國內電接點壓力表輸出接點信號的形式有：

1） 一個高位，一個低位開關量輸出；

2） 兩個高位開關量輸出；

3） 兩個低位開關量輸出；

4） 兩個低位，兩個高位開關量輸出；



 二、電接點壓力表主要參數；

1）表盤直徑：￠60、￠100、￠150；

2）精度等級：1。6級；2。5級；

3）量程范圍：-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0~0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4.0；0～6.0；0～10；0～16 ；0～25；0～40；0～60；0～100；0～160Mpa；

4）彈性元件和接頭體材質有：銅合金、304SS、316、316L等。

5）電接點壓力表安裝結構形式：徑向直接安裝式；徑向帶前（后）邊安裝式；軸向直接安裝式；軸向帶前邊安裝式等；

6）連接螺紋規格主要有：M14*1．5、M20*1．5、G1/4、G1/2、G3/8、NPT1/2等，也可以根據用戶要求生產。

三、電氣參數：

1）電觸點較高耐壓：380VAC；220VDC；

2）較大工作電流：1A；

3）持續電流：0。6A；

4）較大功率：30VA；

5）設定范圍：

低位：量程的5%~50%范圍內任意設定；

高位：量程的50%~95%范圍內任意設定；
以上就是電接點壓力表工作原理相關知識介紹了，更多資料來電咨詢。
